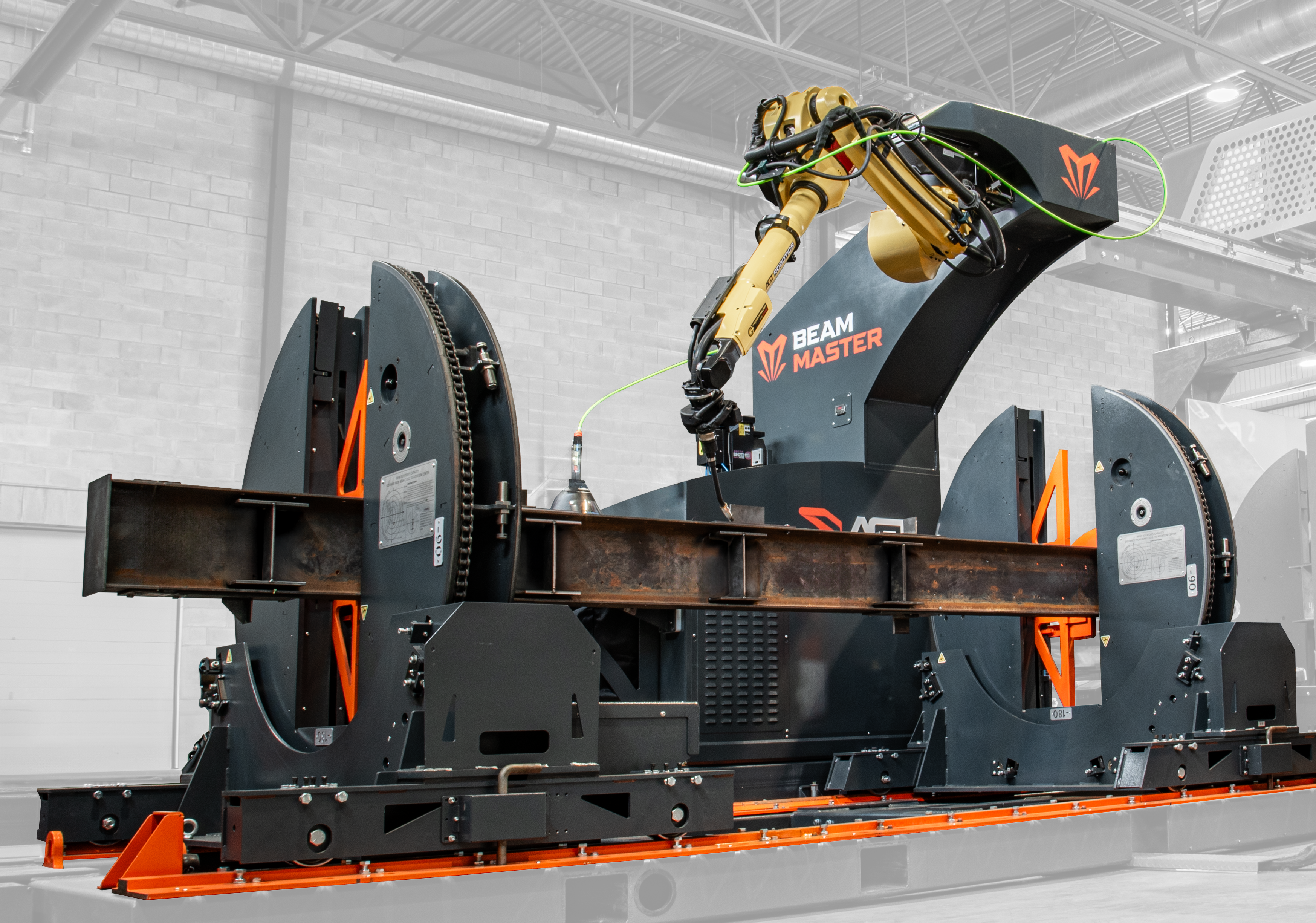

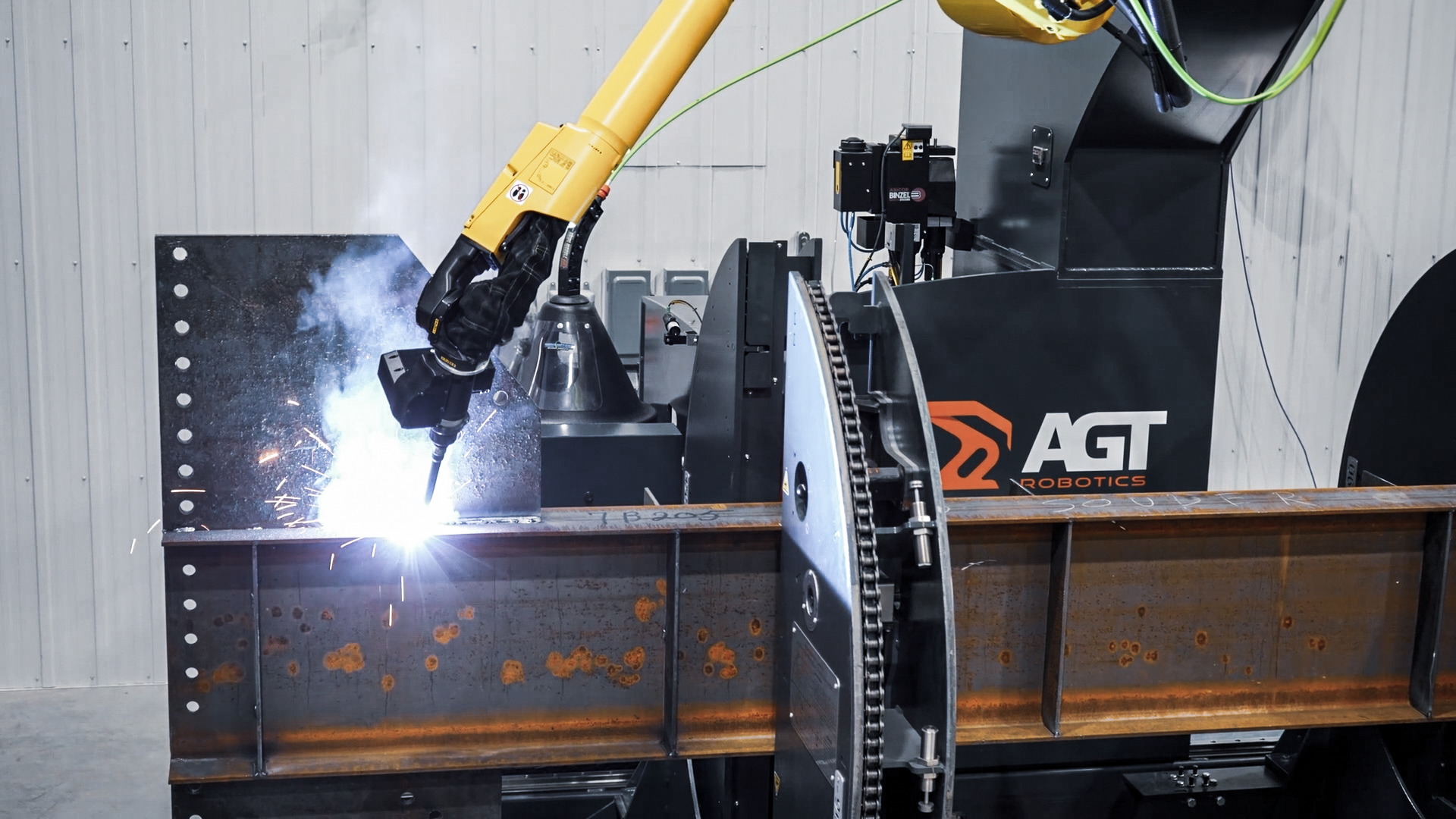

BeamMaster este o linie robotizată de sudură pentru fabricarea structurilor metalice, proiectată pentru sudarea grinzilor, profilelor și ansamblurilor din oțel structural. Sistemul automatizează procesul de sudură și ajută atelierele de confecții metalice să crească productivitatea, să reducă manipularea pieselor și să obțină o calitate constantă a sudurilor.

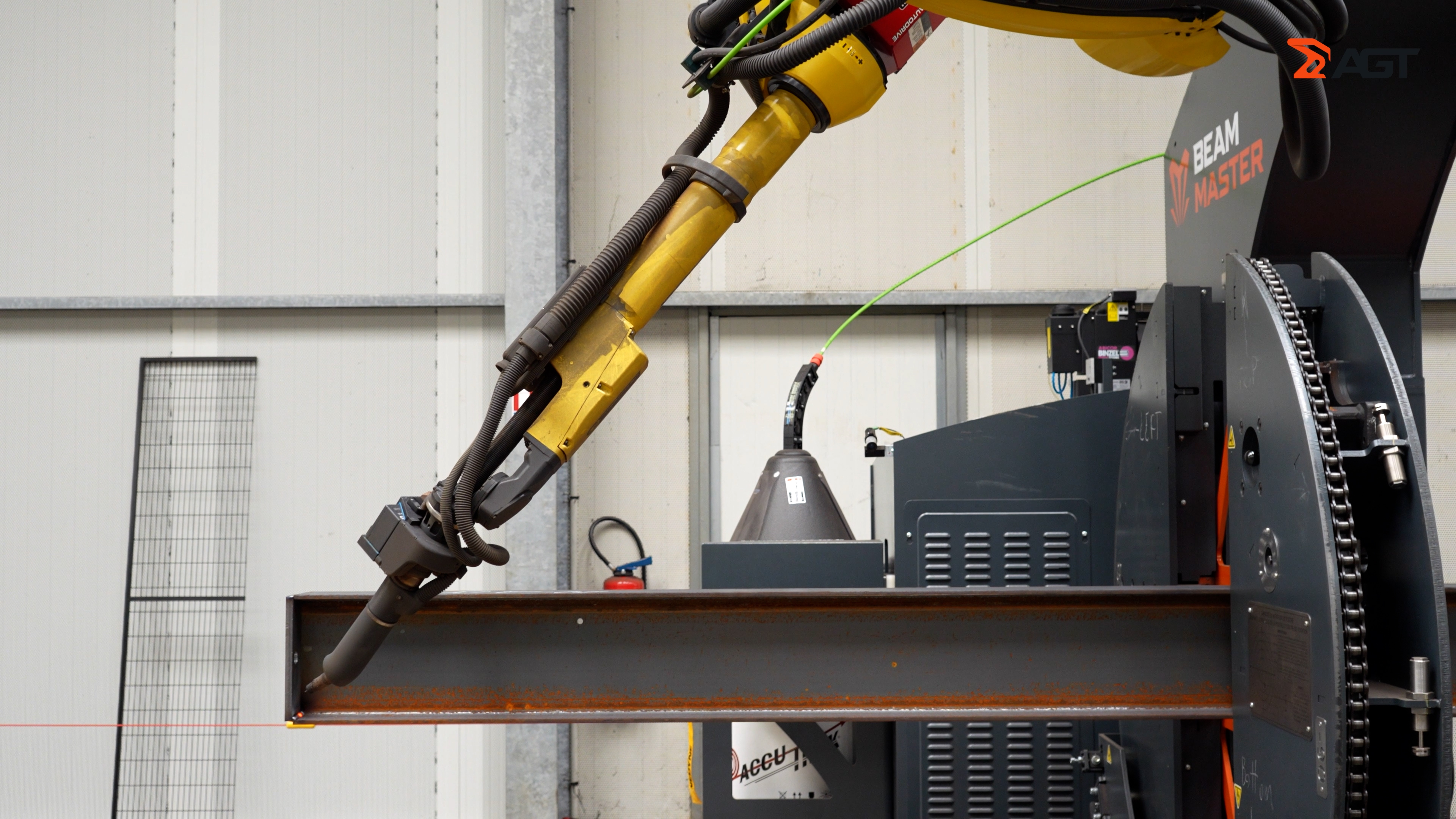

Prin software-ul Cortex, BeamMaster poate genera automat programe robotizate pornind de la modelul 3D al construcției, fără programarea manuală a fiecărei grinzi. Sistemul utilizează scanare 3D pentru identificarea poziției reale a îmbinărilor și pentru ajustarea traseului robotului, astfel încât sudura să fie executată în poziția corectă.

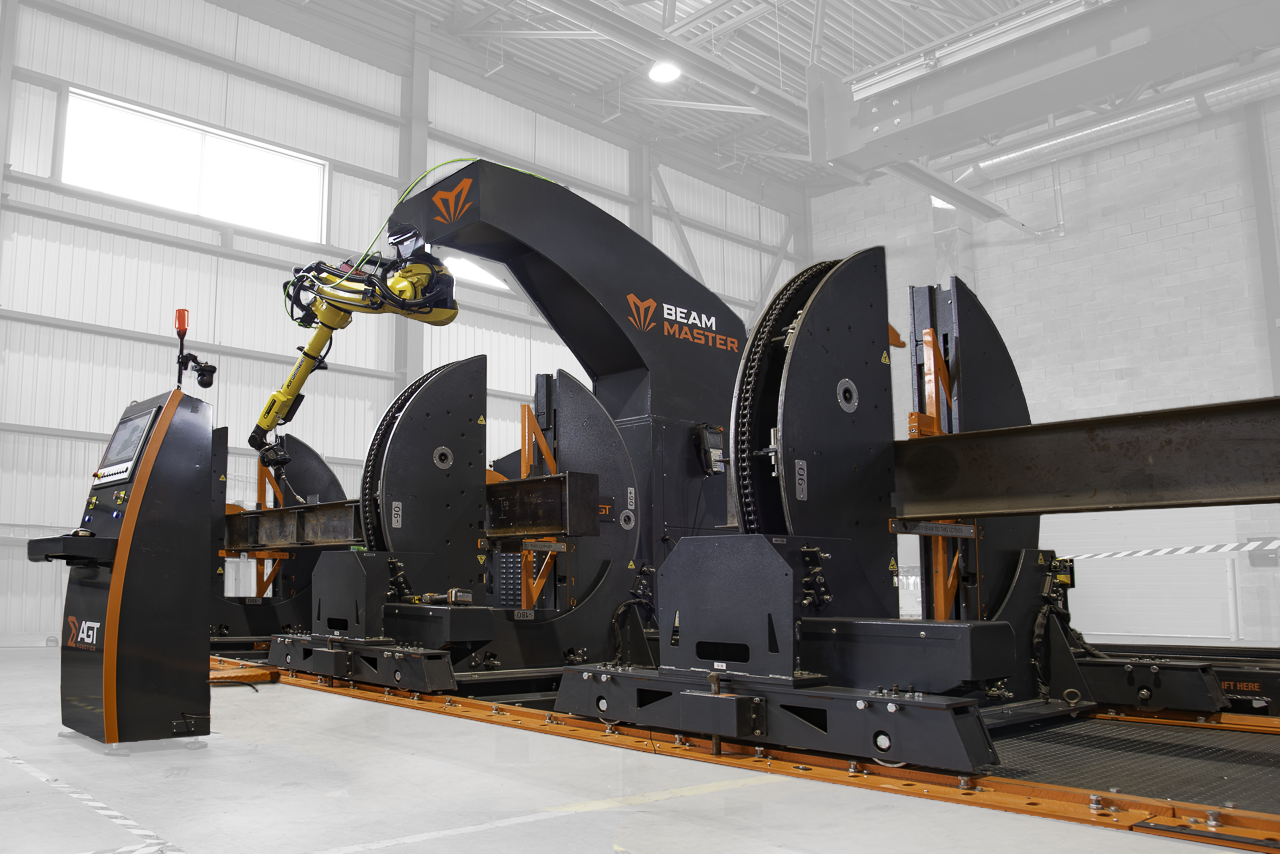

BeamMaster poate fi configurat în variante Single Zone, Dual Zone sau Twin, cu unul sau doi roboți, și poate lucra împreună cu rotatoare de grinzi și cu sistemul LayoutMaster pentru un flux complet de fitting + welding.
Specificații tehnice BeamMaster
| Caracteristică | Detalii |
|---|---|
| Aplicație | Sudură robotizată pentru structuri metalice, grinzi, profile și ansambluri din oțel structural |
| Tipuri de piese suportate | W-Beam, H-Beam, HSS, profile canal, grinzi fabricate, grinzi drepte, conice sau dublu-conice, panouri și ansambluri diverse |
| Configurații | Single Zone cu 1 robot, Dual Zone cu 1 robot, Dual Zone / Twin cu 2 roboți |
| Software | Cortex pentru generarea automată a programelor robotizate din modele CAD |
| Sisteme CAD compatibile | Tekla, SDS2, Autodesk Advance Steel, Bocad și alte soluții CAD compatibile |

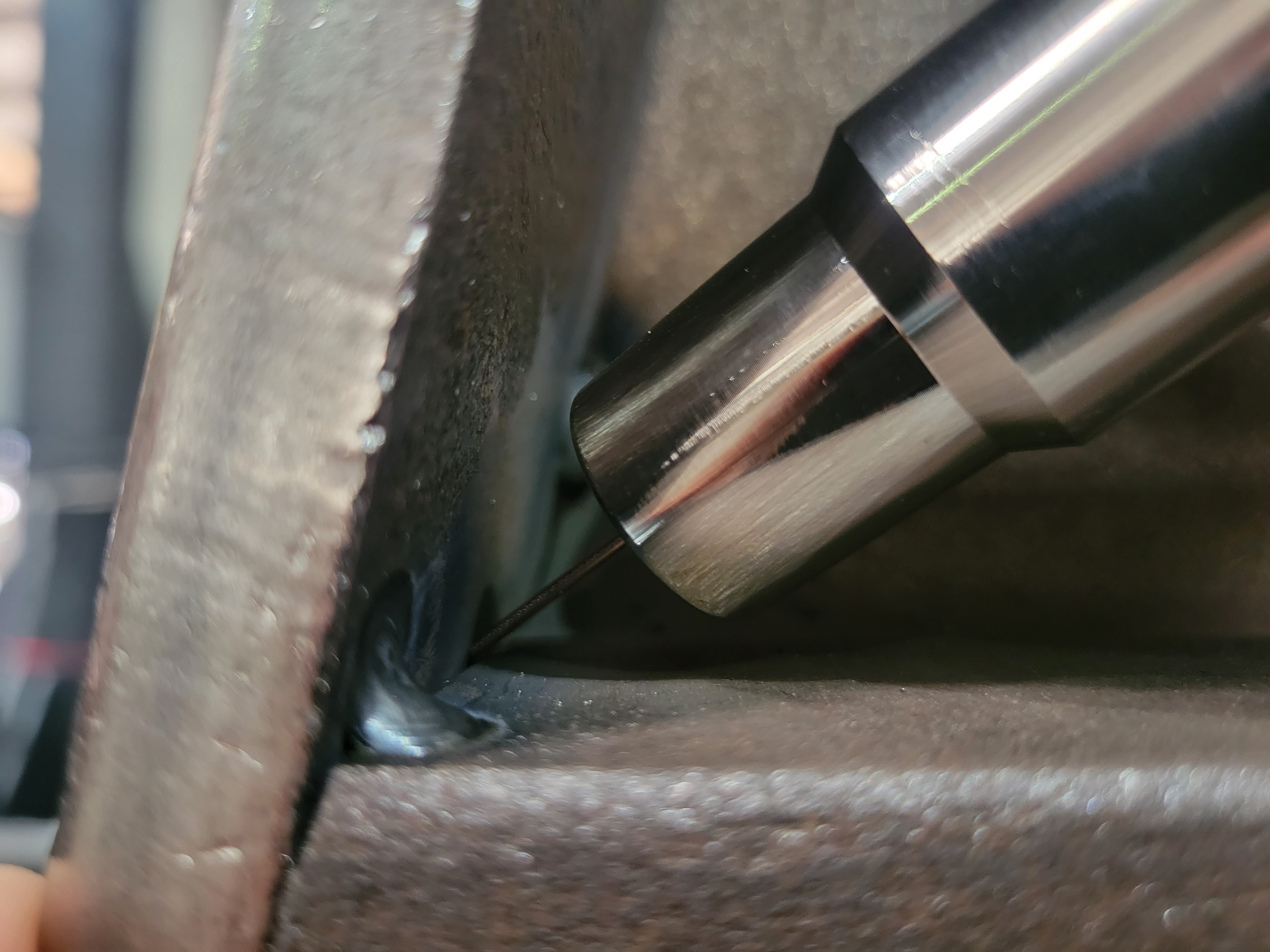

| Detecție îmbinări | Scanare 3D / SnapCam pentru identificarea poziției reale a îmbinărilor |
| Lungime piesă cu trestle | 4–50 ft / 1,21–15,2 m |
| Lungime piesă cu rotatoare | 12–80 ft / 3,66–24,4 m, în configurație cu două zone |
| Profile W-Beam cu rotatoare | Min. W6 x 14; max. W48 |
| Profile HSS suportate | Min. 6” x 6” x 0.188; max. 20” x 20” |
| Exemplu configurație standard | Fence-to-fence 112 ft / 34,1 m; zonă efectivă totală 95 ft / 29 m; 40 ft / 12 m per zonă |
| Capacitate rotatoare | 10.000 lb / 4.545 kg per pereche |
| Viteze medii de sudură 2F | 20 in/min pentru sudură 3/16”; 15 in/min pentru 1/4”; 10 in/min pentru 5/16” |

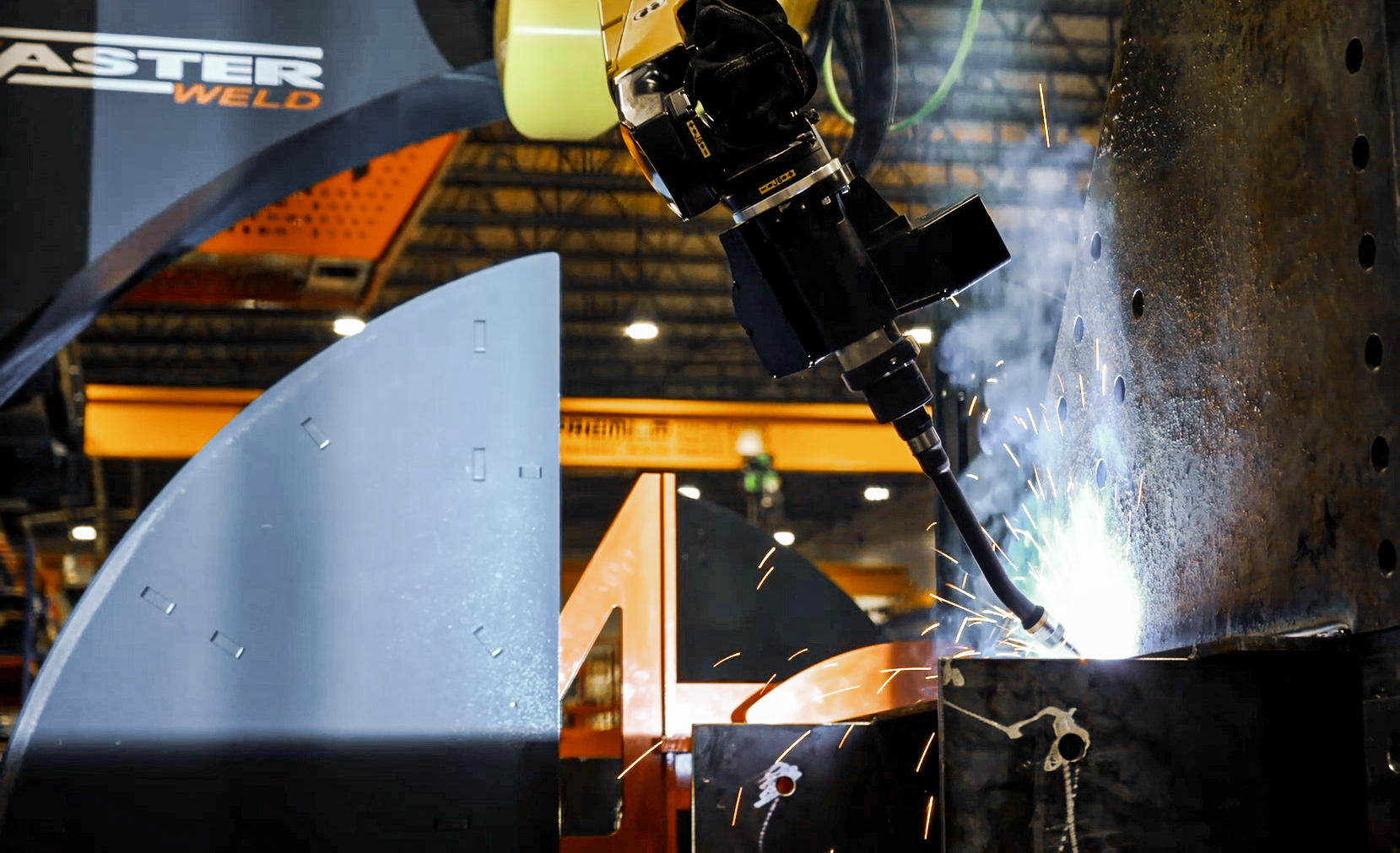

| Procese de sudură | MCAW și GMAW, moduri spray și pulse transfer |
| Gaz de protecție | 85% Ar / 15% CO₂ sau 90% Ar / 10% CO₂ |
| Siguranță | Perdele laser / zone de siguranță și interfață HMI pentru controlul echipamentului |
