Producator: AGT - Canada
Cerere informatii

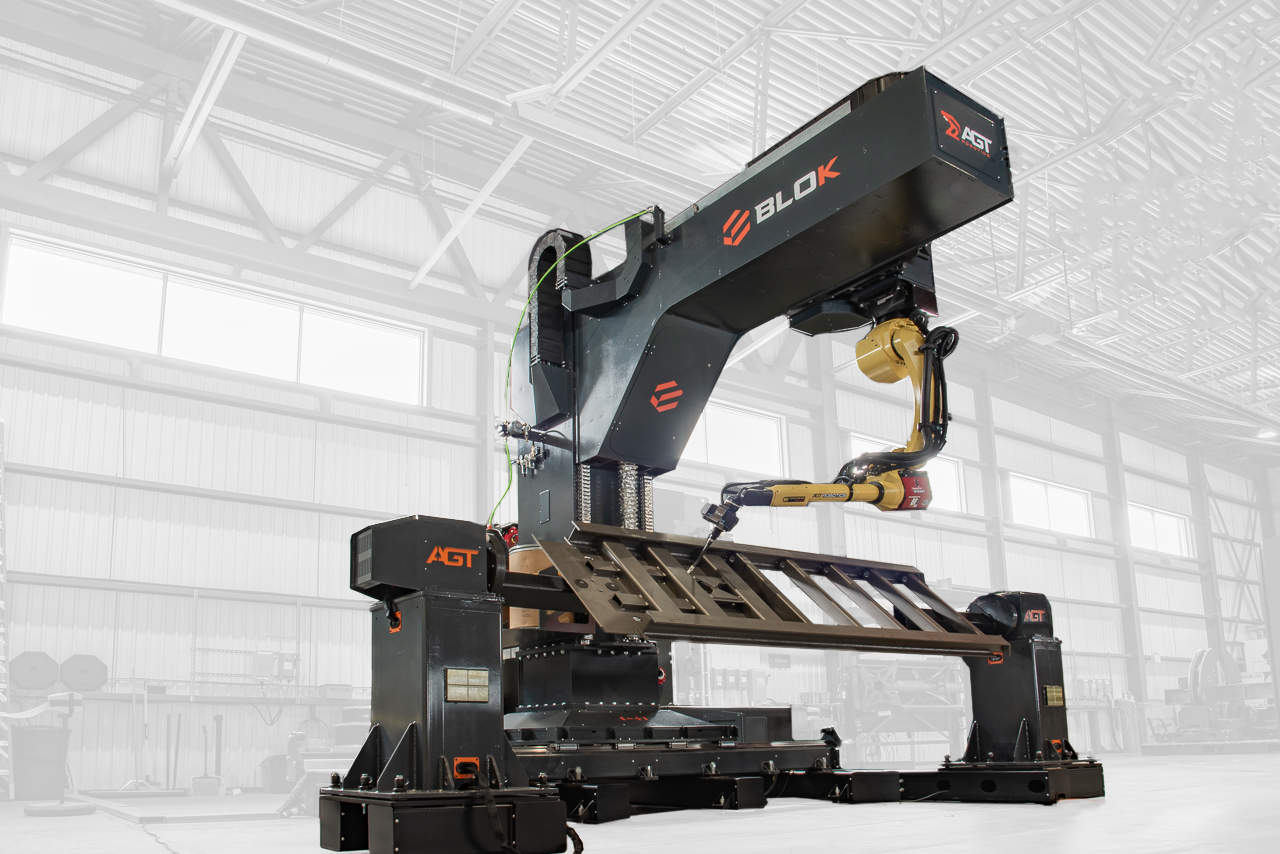

BLOK este o gamă de celule robotizate de sudură preconfigurate și modulare, dezvoltate pentru aplicații de heavy fabrication și ansambluri metalice de mari dimensiuni. Sistemele BLOK sunt proiectate pentru producție în serii mici și mix mare de piese, unde componentele sunt similare, dar rareori identice.
Prin configurații flexibile, axe servo, poziționere și opțiuni de programare de la teach pendant până la Cortex auto-programming, BLOK permite automatizarea sudurii pentru rame, structuri, cross-frame-uri, șasiuri, skid-uri metalice și alte ansambluri industriale. Sistemul poate include detecția îmbinărilor prin Laser Touch sau SnapCam 3D, pentru adaptarea traseului de sudură la poziția reală a piesei.
BLOK este o soluție scalabilă pentru atelierele care vor să introducă sudura robotizată treptat, cu posibilitatea de configurare în funcție de aplicație și de cerințele de producție.
Specificații tehnice BLOK
| Caracteristică | Detalii |
|---|---|
| Aplicație | Sudură robotizată pentru heavy fabrication, ansambluri mari și producție small-batch |
| Tip sistem | Celule robotizate de sudură pre-engineered, modulare |
| Exemple aplicații | Cross-frame-uri, rame de trailere, skid-uri metalice, structuri industriale, componente mari sudate |

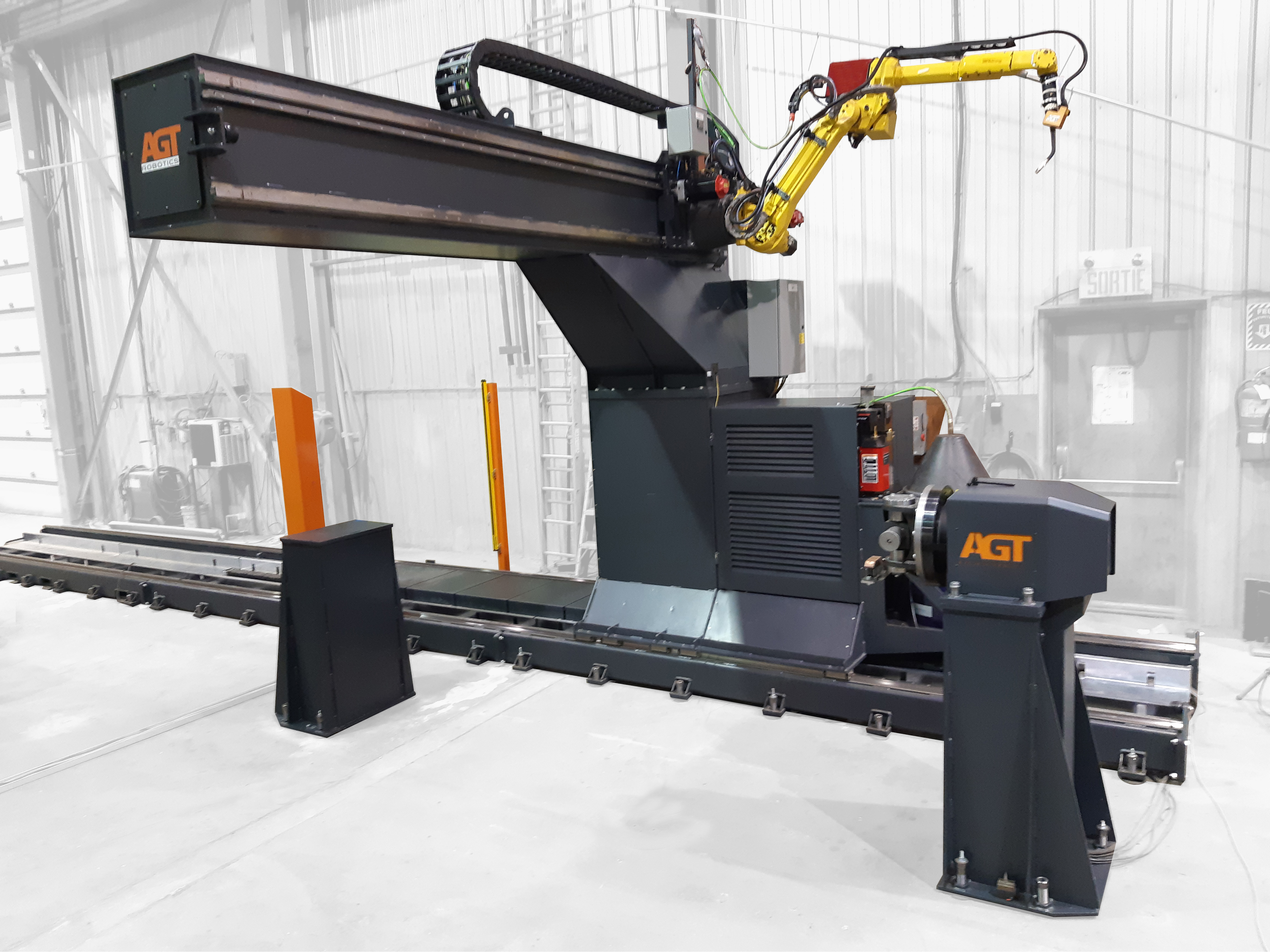

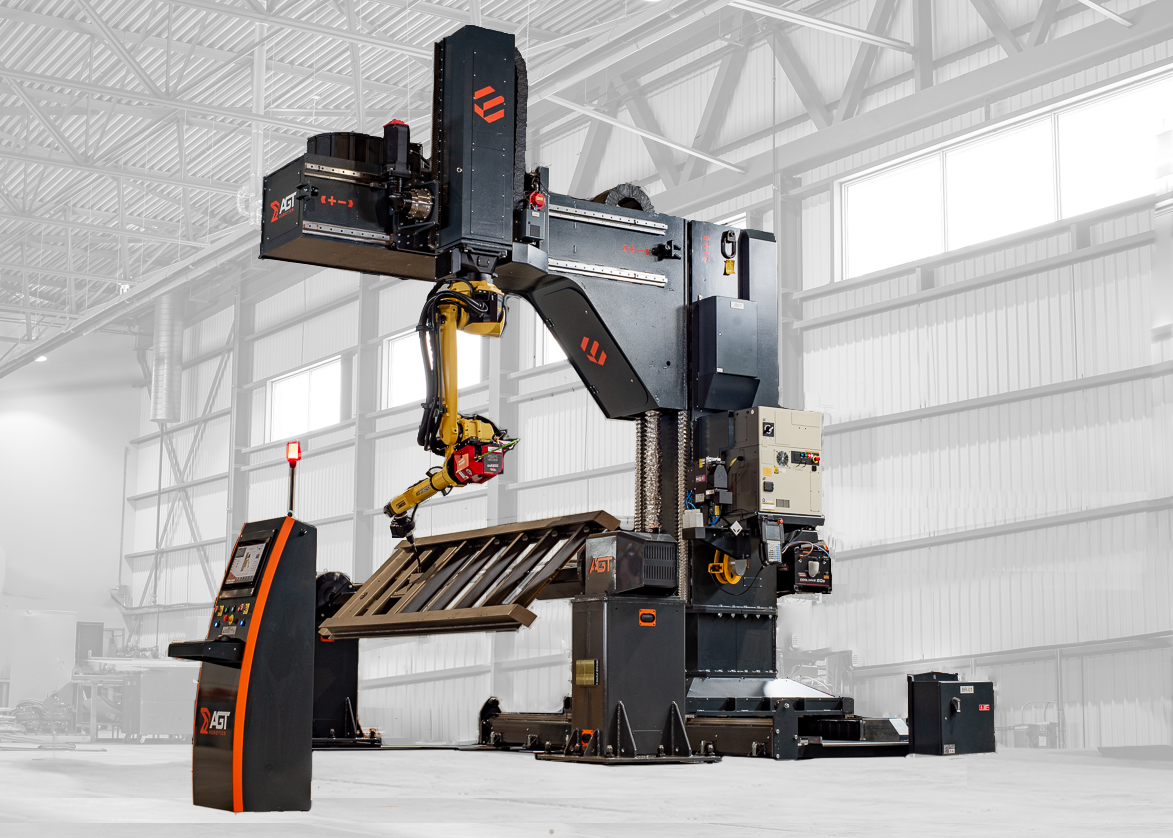

| Configurații principale | BLOK-400: X + Y, cu rotație opțională; BLOK-500: X + Y + Z plunge, cu rotație opțională |
| Programare | Teach Pendant inclus, offline programming opțional, Cortex auto-programming opțional |
| Detecție îmbinări | Wire Touch, Laser Sense / Laser Touch sau SnapCam 3D, în funcție de configurație |
| Robot | Fanuc ARC Mate 120iD/12L, reach 2272 mm, payload 12 kg |
| Poziționere | Fără poziționer, Headstock/Tailstock sau rotatoare pentru grinzi, în funcție de aplicație |
| Capacitate Headstock/Tailstock | Opțiuni de 2.900 lb, 12.000 lb sau 24.000 lb |
| Rotatoare pentru grinzi | Pentru grinzi până la 48” înălțime și 20” lățime; capacitate 11.000 lb per pereche |
| Dimensiuni fără rotație | Fence-to-fence 77’2” / 23,52 m; șină robot 65’9” / 20 m |
| Zone efective fără rotație | 25’11” / 7,89 m per zonă; 65’7” / 19,98 m folosind ambele zone |
| Înălțime zonă sudură BLOK-400 | 5’5” / 1,65 m |
| Înălțime zonă sudură BLOK-500 | 6’9” / 2,06 m sau 11’7” / 3,55 m, în funcție de model |
| Viteze medii de sudură 2F | 20 in/min pentru 3/16”; 15 in/min pentru 1/4”; 10 in/min pentru 5/16” |
| Procese de sudură | MCAW și GMAW, moduri spray și pulse transfer |
| Siguranță | Zone de siguranță laser și interfață HMI pentru controlul producției |
