Producator: AGT - Canada
Cerere informatii

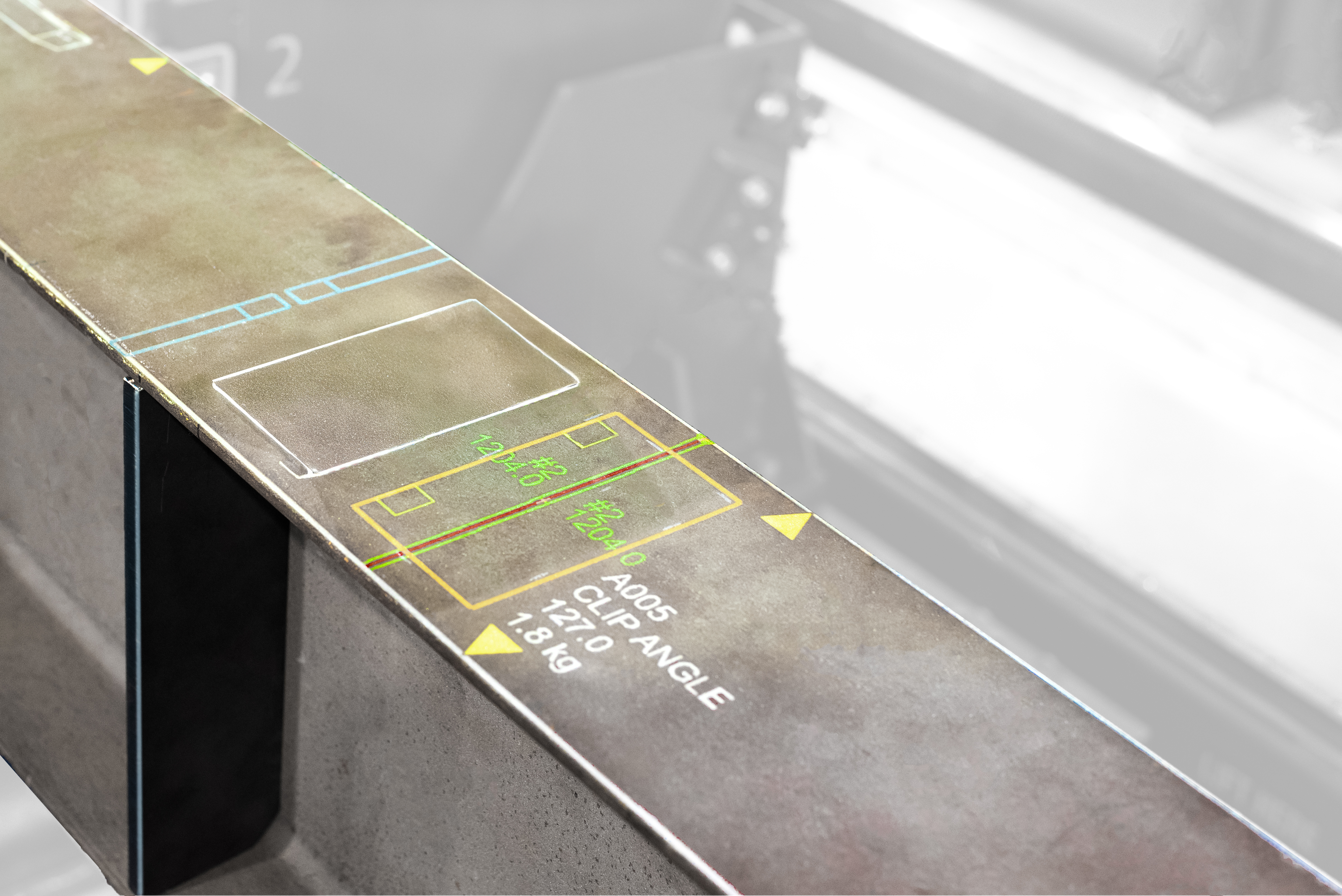

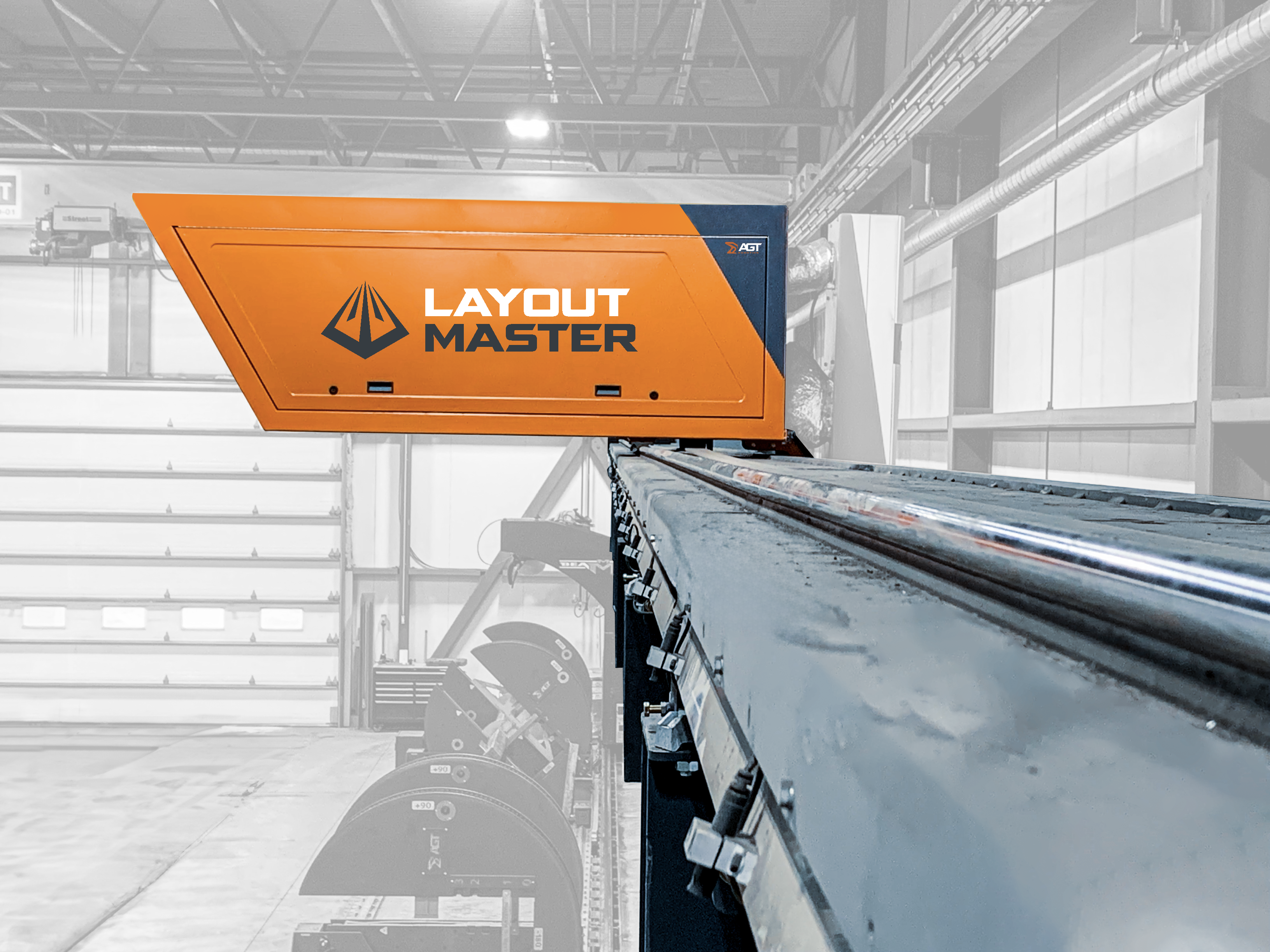

LayoutMaster este un sistem de proiecție laser color pentru asistarea operațiilor de fitting și asamblare în producția de structuri metalice. Sistemul combină detaliile din modelul CAD 3D cu tehnologia de proiecție laser și software-ul Cortex pentru a afișa direct pe piesă informațiile necesare montajului: contururi de piese, poziții de găuri, descrieri, cote și informații de sudură.

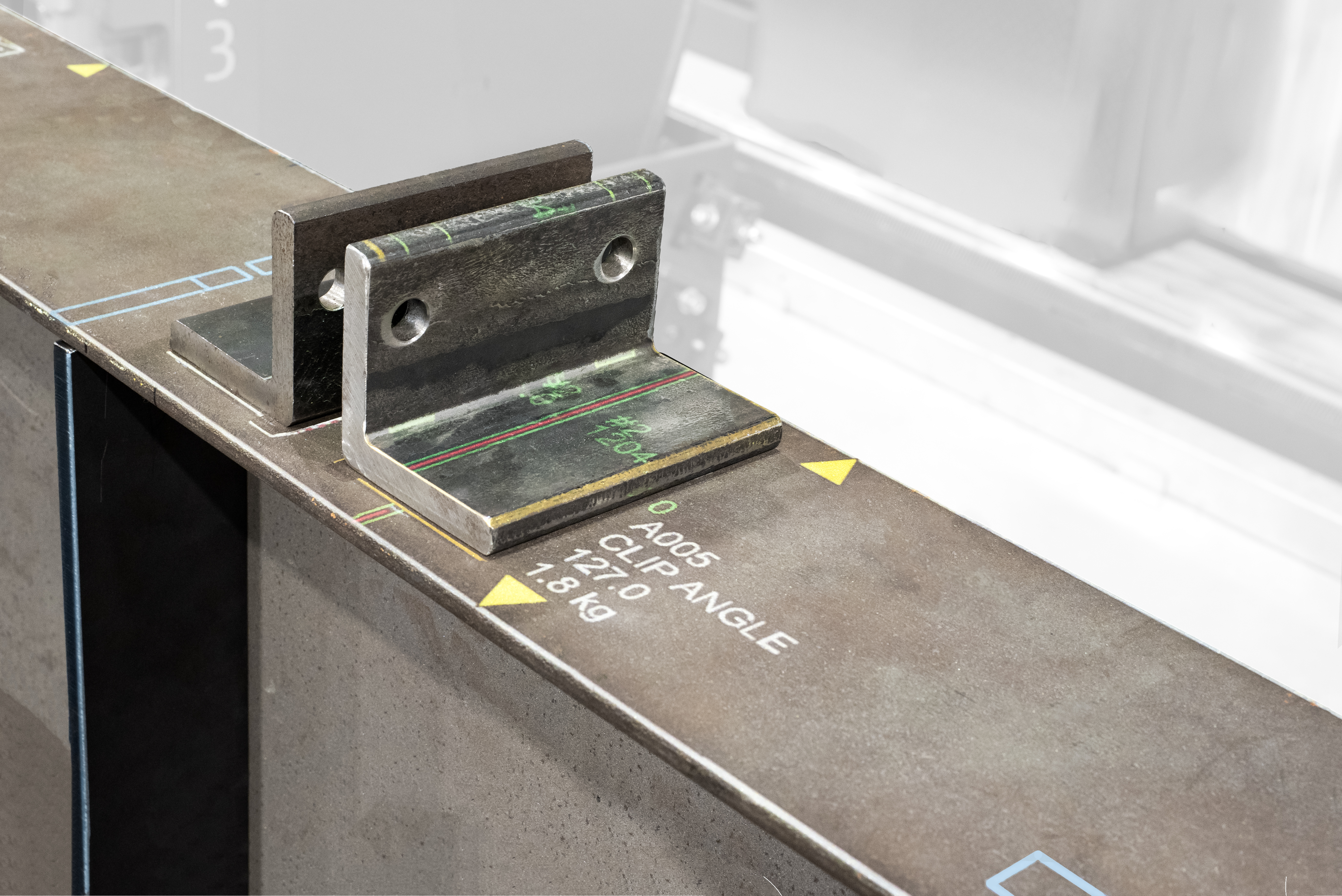

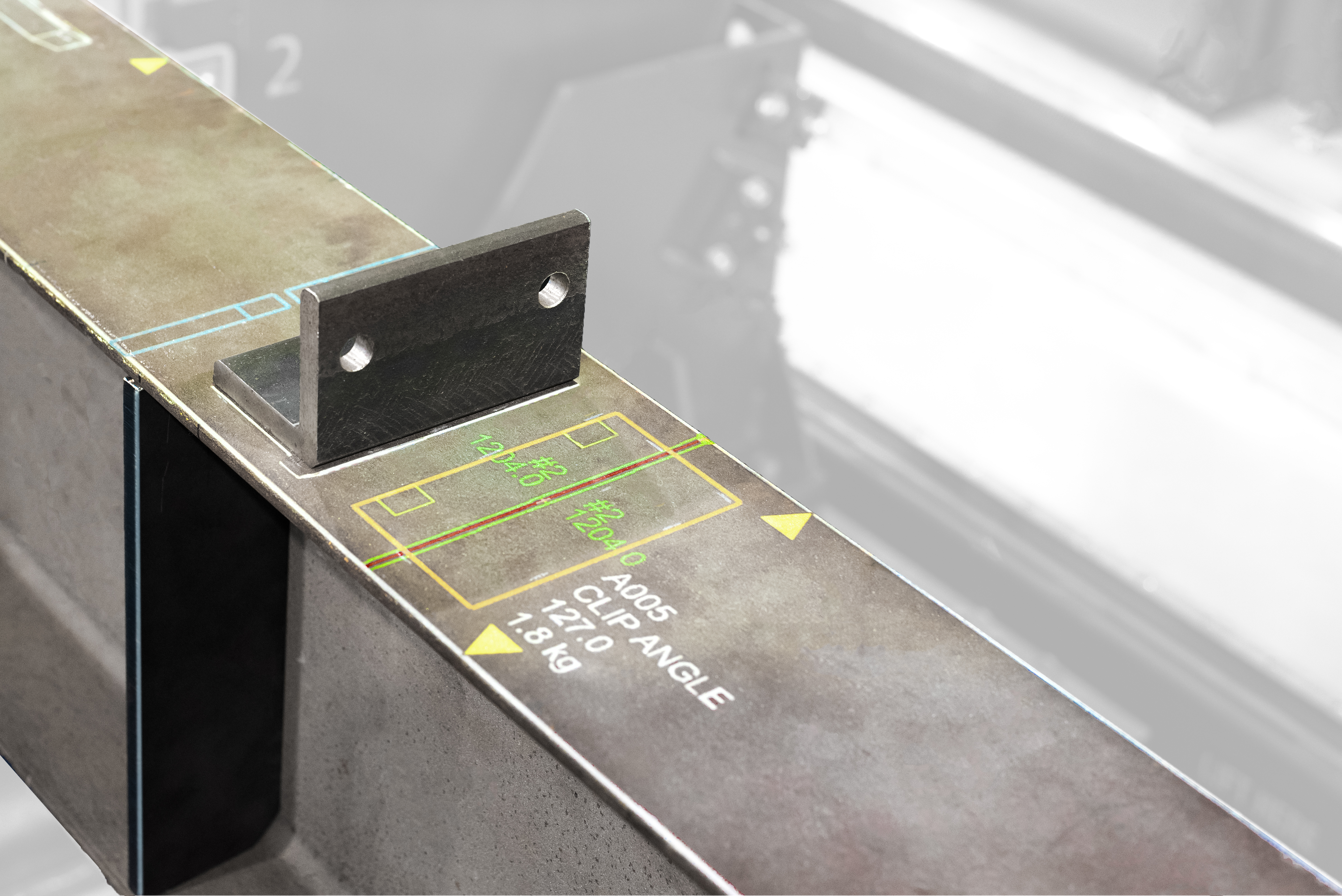

Cu LayoutMaster, operatorul nu mai depinde de ruletă sau de desenul pe hârtie. Acesta selectează ansamblul corect din interfață, aliniază proiecția cu originea grinzii și poate poziționa accesoriile rapid și precis. Sistemul este proiectat pentru a reduce erorile de fitting, timpul de marcare și dependența de personal foarte specializat.

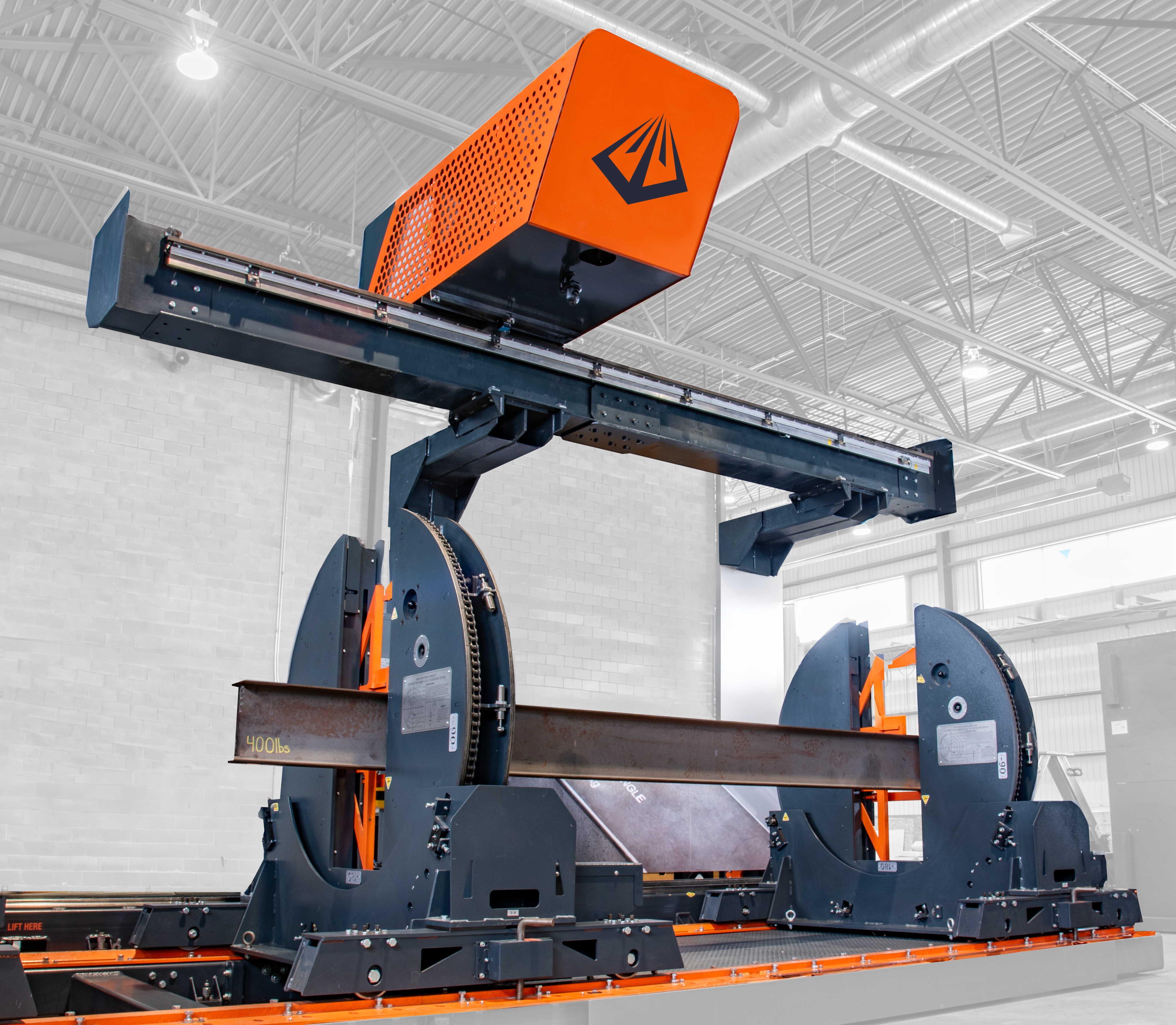

LayoutMaster poate funcționa ca soluție independentă sau poate fi integrat cu BeamMaster pentru un flux complet în care operatorul pregătește piesele într-o zonă, în timp ce robotul sudează în cealaltă zonă.
Specificații tehnice LayoutMaster
| Caracteristică | Detalii |
|---|---|
| Aplicație | Asistență laser pentru fitting, trasare și poziționare piese pe structuri metalice |
| Tehnologie | Proiecție laser color, de înaltă rezoluție, în 3D |
| Informații proiectate | Contururi piese 2D/3D, poziții găuri, descrieri piese, informații de sudură și layere configurabile |
| Profile suportate | H-Beams, HSS, canale, unghiuri, plăci și alte profile metalice |
| Software | Cortex for LayoutMaster |
| Compatibilitate CAD | Tekla, SDS2, IFC / Autodesk Advance Steel și alte sisteme compatibile |

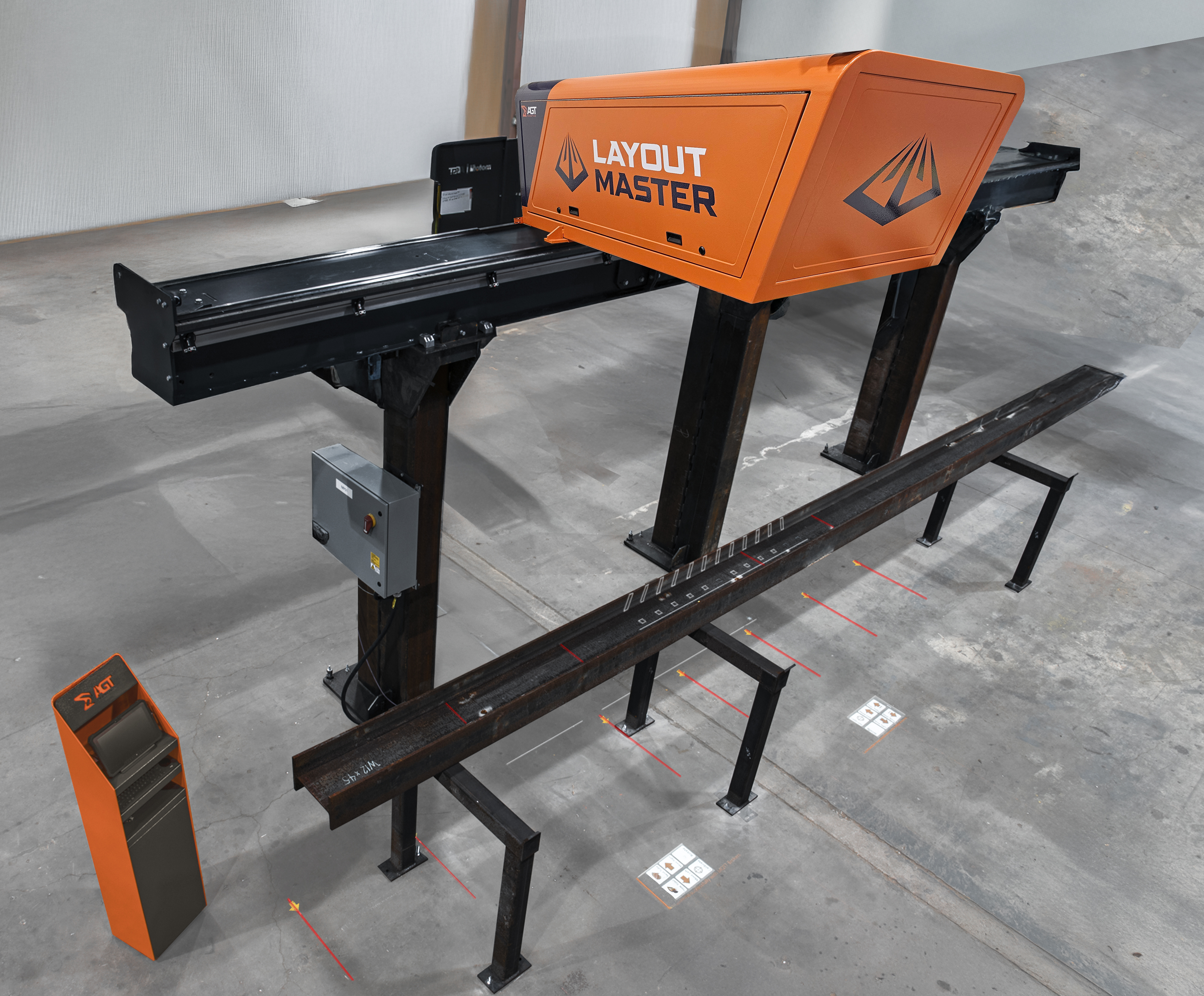

| Configurație de bază | Cap de proiecție laser full-color, șină de 40 ft / 12 m, console HMI, tabletă Wi-Fi detașabilă și telecomandă radio industrială |

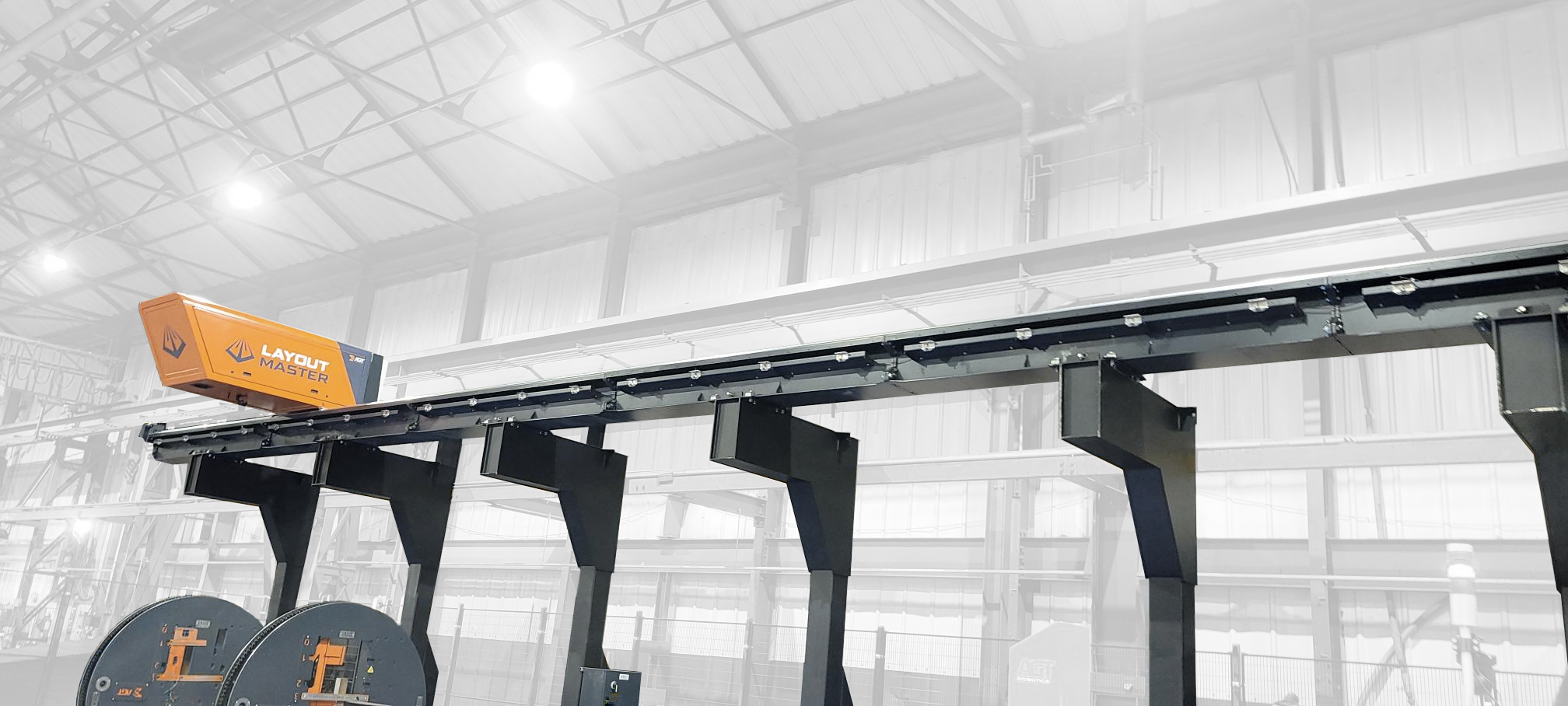

| Lungime șină | 40 ft / 12 m inclus; extensibilă în module de 10 ft / 3 m până la 138 ft / 42 m |

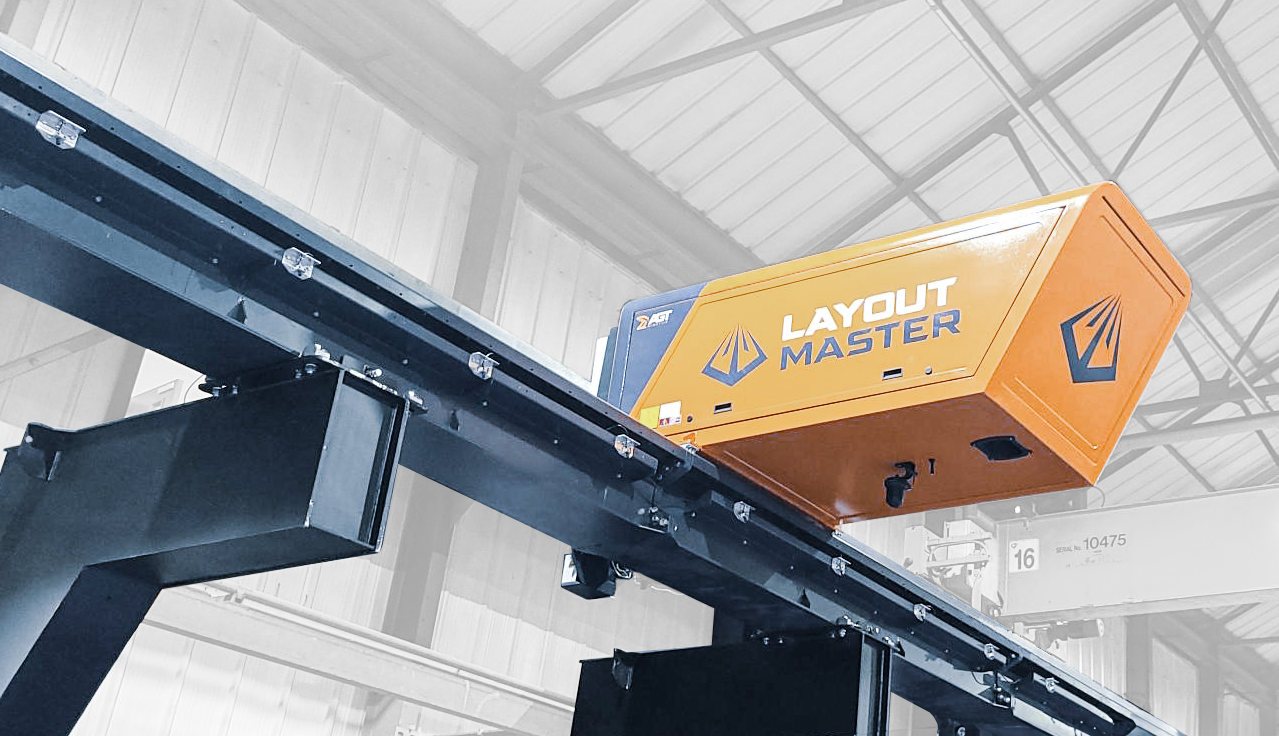

| Montaj | Pe șină suspendată, fără ocuparea spațiului de lucru de la sol |
| Control operator | HMI, tabletă Wi-Fi detașabilă și telecomandă industrială wireless |
| Avantaje principale | Fără ruletă, fără desen pe hârtie, reducerea erorilor de fitting și accelerarea poziționării accesoriilor |
| Integrare | Poate fi folosit independent sau împreună cu BeamMaster și rotatoare |
